Heat Pump

에너지 절약에 대한 고객의 요구에
최고의 기술로 대응하겠습니다.

냉난방용

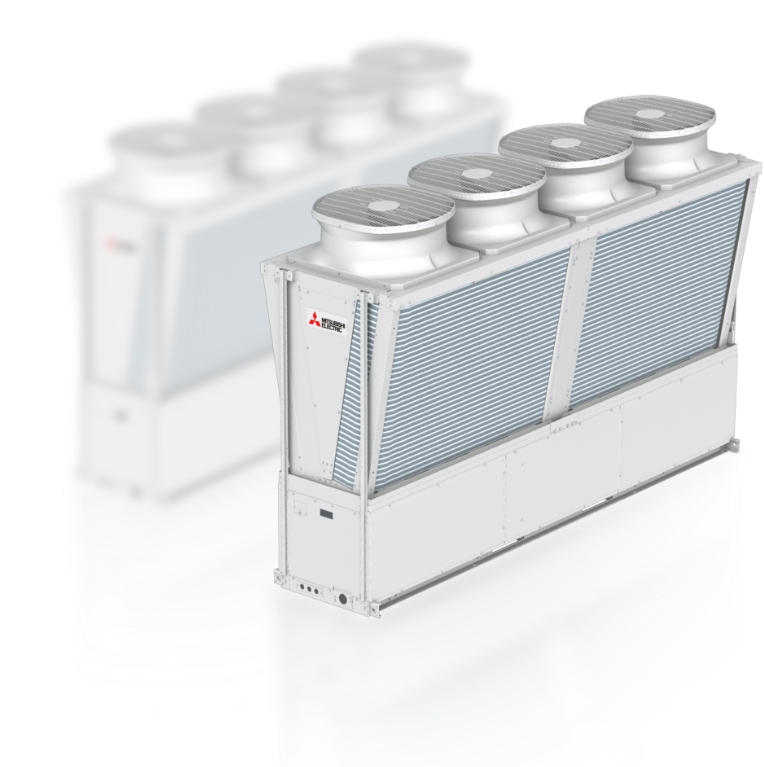

EAHV series

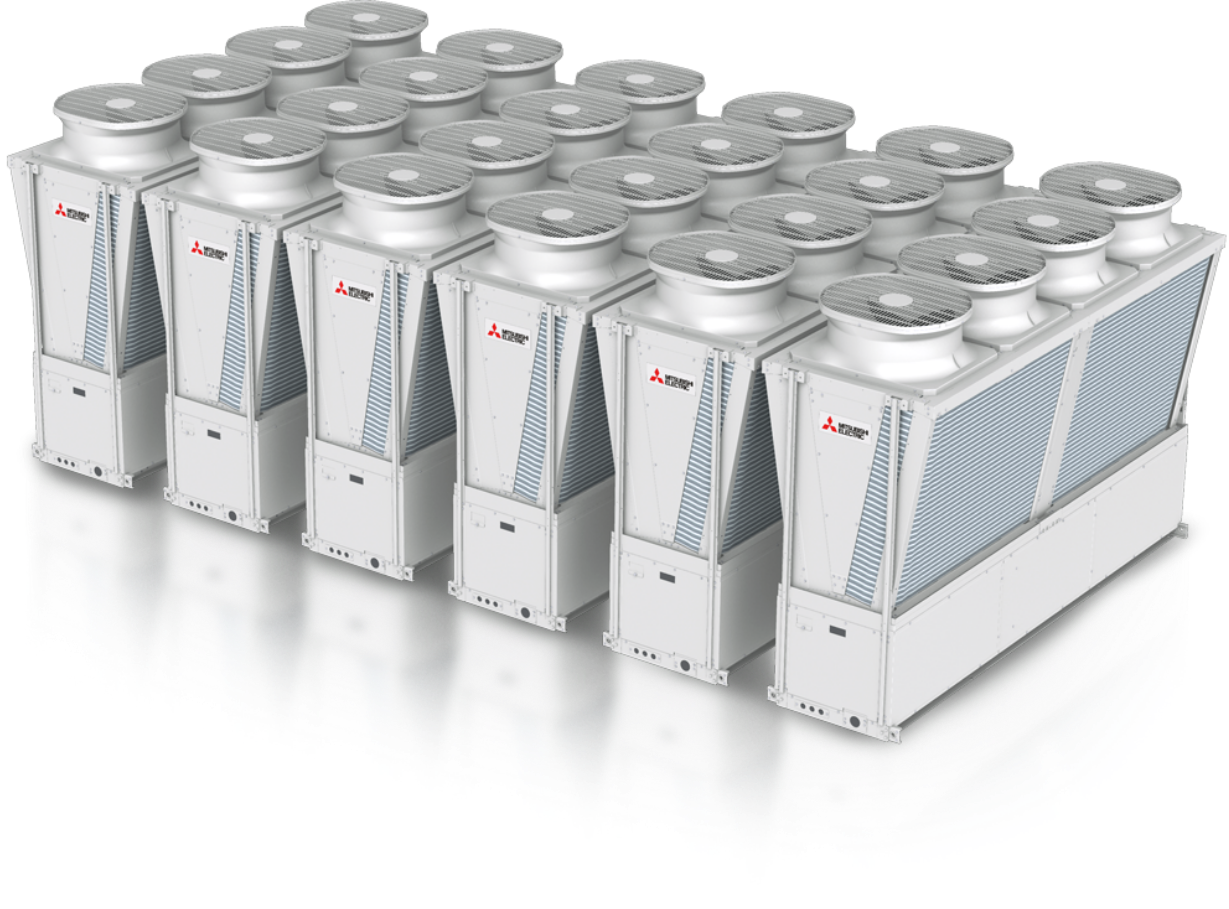

히트펌프 모델과 냉방전용 모델로 구성된 미쓰비시 전기의 e-series 칠러 제품군은 최대 6대의 장치를 함께 연결하여 150kW에서 1,080kW의 시스템 용량을 제공합니다.

  • R32
    친환경 냉매
    ( HFO 계열 )
  • 간단한시공과
    설치공간의 절약
  • 넓은 범위의

    운전온도
  • 고기능성의

    모듈칠러
Technology Advances

효율을 높이는 기술

Technology Advances 01
넓은 범위의 운전온도 범위

R32 냉매의 높은 토출 압력을 활용하여
외기온도 -20℃ ~ 52℃ 에서도 운전가능

* 상기 운전범위를 일탈한 경우 유닛 보호제어로 세이브 운전,
혹은 유닛의 정지로 인해, 목표로 하는 수온을 공급할 수 없습니다.
또한 난방 시동(워밍업) 시에 보호 제어로 능력 절약 운전을 실시하는 경우가 있습니다.

  • -20
    -20℃에서도 난방운전 가능
  • 52
    52℃에서도 냉방운전 가능
Technology Advances 02
효율성을 높인

공기측 열교환기
  • 세밀화된 관을 통해 냉매와의
    접촉면적이 커져 열전달율을 높임.
  • 편평화로 통풍저항을 낮추고 접촉면적을 높임.
  • 열교환효율을 높여 냉매량을 약23%삭감. (종래 대비)
  • 높은 운전효율을 통해 운전범위
    (외기흡입온도 -20℃ ~ 52℃ )를 확대.
공기열측 코일의 편평관화 공기열측 코일의 편평관화
Technology Advances 03
R32 냉매 대응
고효율 인버터 압축기

부하에 따라 주파수를 제어하는 고효율 인버터압축기
외기온도, 실내부하 등 다양한 변동에 대응가능.
R32 냉매는 LOW GWP냉매이며, 압력 손실이 작아 운전 효율이 높음.

  • 토출온도가 높은 R32냉매에 대응 가능한
    흡입식 인젝션 압축기 독자적 개발
  • 기존 ‘벨트히터방식’이 아닌 ‘구속통전방식’의
    채용으로 대기전력 대폭감소
  • 통전 간격의 적정화에 의해 정지 시 대기전력도 삭감
  • 흡입식 인젝션 압축기 구조
  • 구속통전방식 압축기 구조
R32 냉매 채용

R410 냉매와 비교해 지구 온난화 계수(GWP)가 약 3분의 1인 R32 냉매를 채용.

또한 R410A 기종에 비해 냉매 주입량을 냉방 전용으로 약 68%, 히트펌프로 약 23% 삭감하고, 냉매 주입량에 대한 CO2 환산치를 각각 약 89%, 약 75% 절감. 환경 부하를 큰 폭으로 저감합니다.

  • 환경부하 저감
  • 지구 온난화 계수 감소
제품스펙
Specification
모델 EAHV-M1500YCLKR
(-N)(-BS)
EAHV-M1800YCLKR
(-N)(-BS)
냉방능력 150 Kw 180 Kw
난방능력 150 Kw 180 Kw
냉매 R32
전원 380V 3ph 4w 60Hz
운전 및 제어 인버터방식
