Refrigerator

에너지 절약에 대한 고객의 요구에
최고의 기술로 대응하겠습니다.

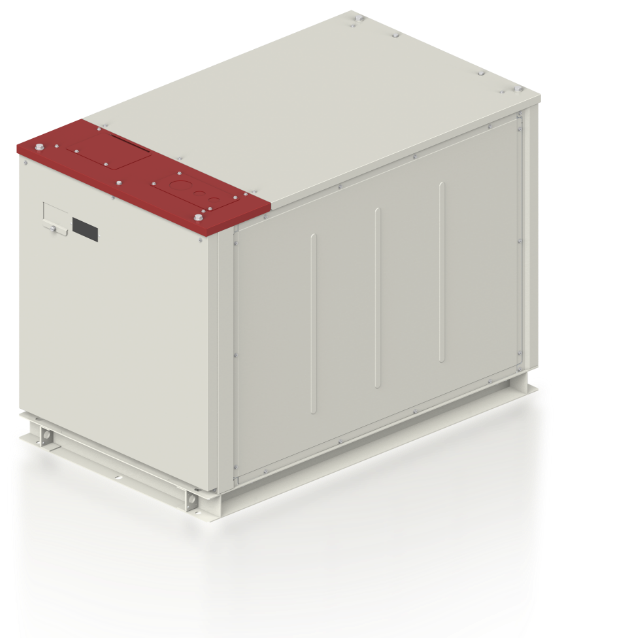

냉난방용

ERCV

-M900YAKR

친환경 R32냉매를 채용한 컴팩트한 사이즈의 고효율 수냉식 칠러로써

모듈 연결시 1,080KW의 시스템 용량을 제공합니다.

  • R32

    친환경냉매 R32 채용

  • 간단한 시공과
    설치공간의 절약

  • 고효율 인버터
    스크롤 압축기

  • 고기능성의
    모듈칠러

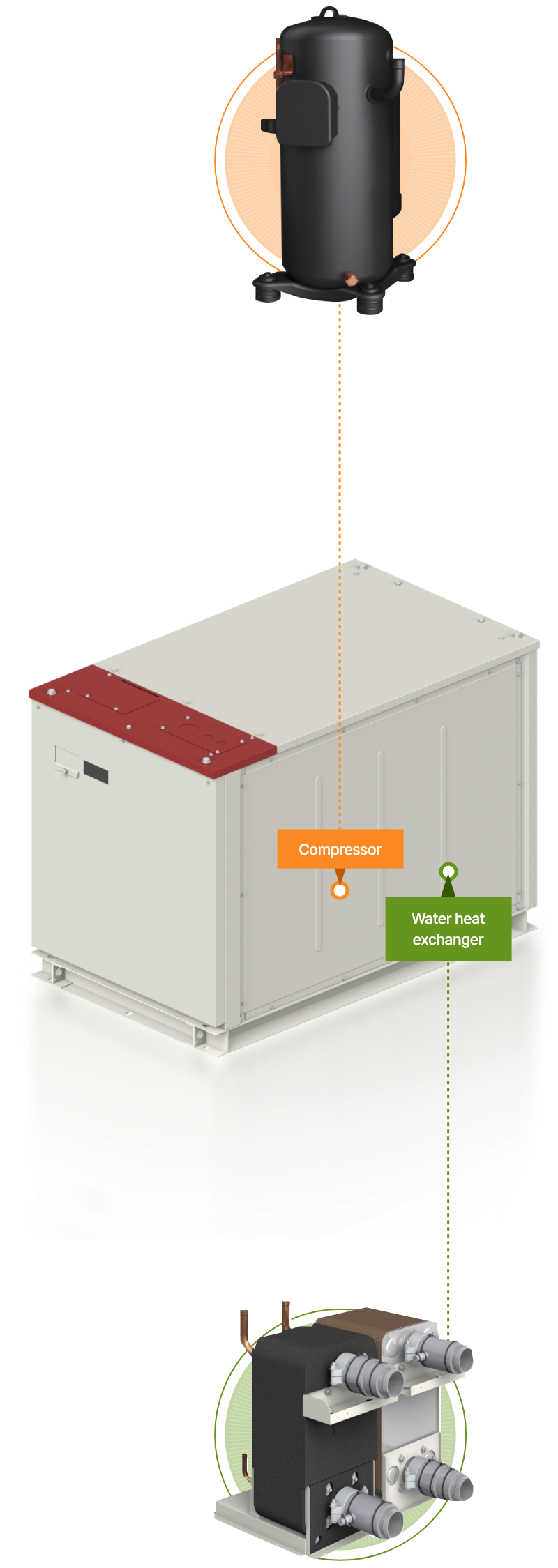

Key Technology

압축기
인버터 운전

각 장치에는 미쓰비시 전기(Mitsubishi Electric)가 개발한 고효율 R32 호환 인버터 컴프레서 2개가 있습니다.
인버터 컴프레서는 변동하는 부하에 따라 컴프레서 주파수 자동으로 제어하여 표준 정속 시스템에 비해
높은 효율을 달성할 수 있도록 도와줍니다.

IH(유도난방) 가열

기존 공냉식 e시리즈와 동일하게 IH(유도가열) 워머를 채택해 장치 정지 중 냉매 정체를 방지합니다.
IH 워머는 벨트 케이스 히터보다 대기전력을 더 억제해 압축기 쉘 표면에 감겨 압축기를 일정하게 가열합니다.
모터는 철 모터코어의 자기적 특성을 이용하여 작동을 정지한 후 저전압 상태에서 30분간 통전 됩니다.
이 통전은 30분 마다 반복되므로 압축기를 일정하게 가열하는 벨트케이스 히터보다 대기전력 소모량이 적습니다.

케이스 히터 히터로 외부에서 가열
IH 가열 - 모터에 전원을 공급하여 가열
- 에어컨이 정지된 상태에서의 작동
On / Off 30분 간격으로 반복
물열교환기
물열교환기 수두손실

물 회로는 열 교환의 효율을 증가시켜 시스템 효율을 높이는 데 기여합니다.

  • ERCV-M900YA KR
  • ERCV-M900YA KR x2
증발/응축 열교환기 수두손실
증발기 응축기
Technology Advances 01
고효율

이 제품은 정격 효율과 계절 효율이 모두 높습니다.
또한 부분 부하에서 작동할 수 있기 때문에 정속 시스템으로는 도달할 수 없는 더 높은 효율을 얻을 수 있습니다.

  • 정격효율
      EER 5.05

      증발측 급수구온도 12°C(53.6°F) 출구온도 7°C(44.6°F)

      응축측 급수구온도 30°C(86°F) 출구온도 35°F(95°F)

      정상냉방조건에서 펌프입력은 냉방용량 및 전원입력에 포함됩니다.

      COP4.61

      응축측 급수구온도 40°C(104°F) 출구온도 45°C(113°F)

      증발측 급수구온도 10°C(50°F) 출구온도 7°C(44.6°F)

      정상가열조건에서 펌프입력은 난방능력과 전원입력에 포함됩니다.

  • 계절효율
      SEER7.66

      증발측 급수구온도 12°C(53.6°F) 출구온도 7°C(44.6°F), 응축측

      급수구온도 30°c(86°F) 출구온도 35°F(95°F) 정상냉방조건에서

      펌프입력은 EN14511 기준으로 냉방용량 및 전력입력에 포함됩니다.

      SCOP(low)7.10

      응축측 급수구온도 40°C(104°F) 출구온도 45°C(113°F)

      증발측 급수구온도 10°C(50°F) 출구온도 7°C(44.6°F)

      정상가열조건에서 펌프입력은 난방용량 및 전원입력에 포함됩니다.

Technology Advances 02

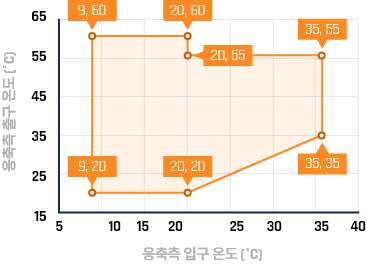

수온범위
난방운전 냉수범위
냉방운전 온수범위

- 2단 모듈시의 난방운전온도는 설명서를 참조하세요.
- 냉/난방모드를 전환할 때는 DipSW를 설정하세요.

Technology Advances 03
컴팩트한 사이즈 & 쉬운 설치

컴팩트한 사이즈 덕분에 엘리베이터 반입이 가능하여 설치가 쉽고 공사 기간이 단축됩니다.

컴팩트한 사이즈 ERCV-M900YA 30HP 90kW

- 문은 800mm 이상, 깊이는 1,350mm 이상을 만족하는 엘리베이터를 사용합니다.
- 800mm 너비의 기계실 출입구를 통해 반입이 가능합니다.

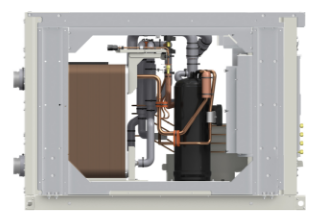

측면도
엘리베이터로 간편하게 운반 가능
* 11인 이상
엘리베이터 이용

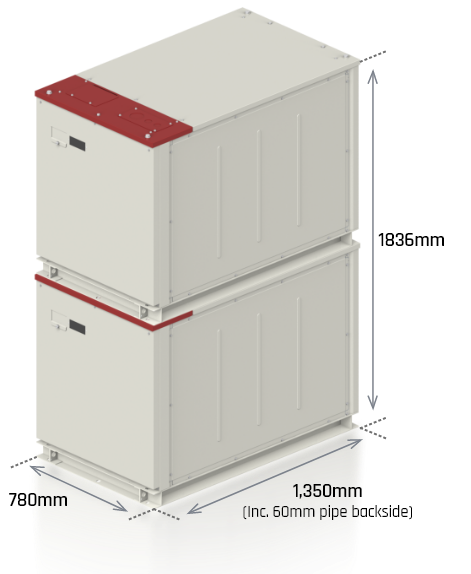

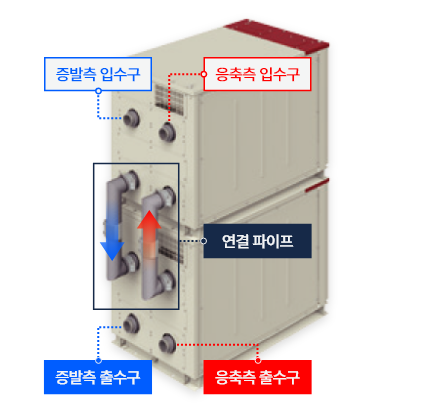

2단 모듈 스타일 ERCV-M900YA x2 60Hp 180kW

상-하의 유닛 결합 키트(ER-01RK)*를 사용하면 두 개의 유닛을 수직 결합하여 60HP/180kW를 달성할 수 있습니다.

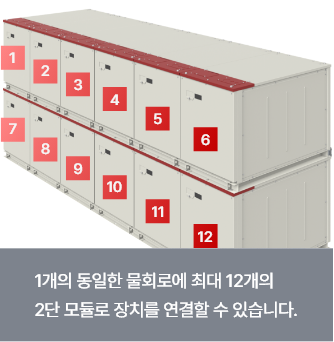

또한 한 그룹에서 최대 6개의 2단 모듈로 유닛(12개)을 연결할 수 있기 때문에 최대 1,080kW가 가능합니다.

* 설치 설명서를 참고해 주시기 바랍니다.
Technology Advances 04

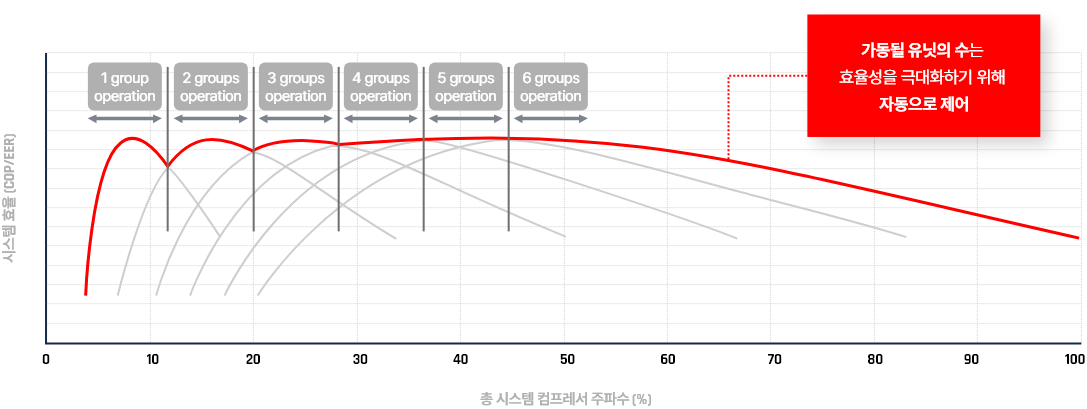

최적 주파수 제어

각 그룹은 시스템의 용량을 증가시키기 위해 최대 6개의 유닛을 가질 수 있습니다.

여러 유닛을 연결하면 최적의 주파수 제어 기능을 사용할 수 있어 더 높은 효율을 달성할 수 있습니다.

저부하운전시 * 펌프는 현장 설치가 필요합니다.

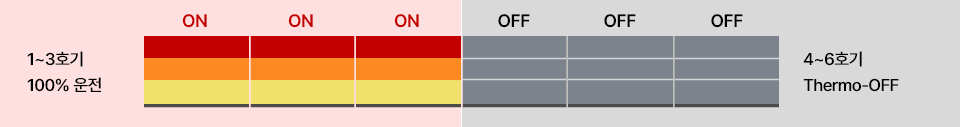

보통의 시스템 효율성 일반 정속 냉각기 제어
고효율 시스템 당사 e-시리즈의 최적 주파수 제어

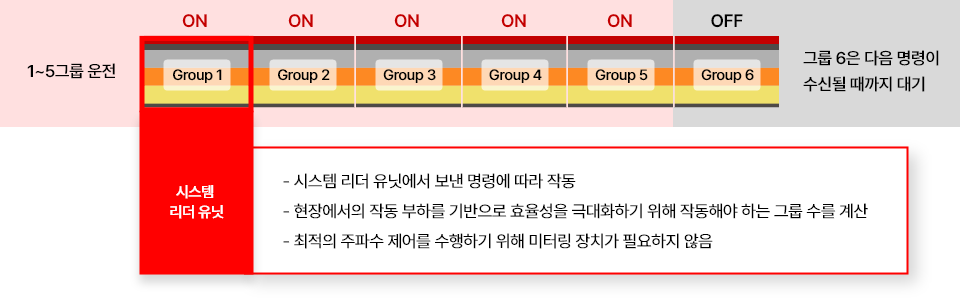

운전예시
Technology Advances 05

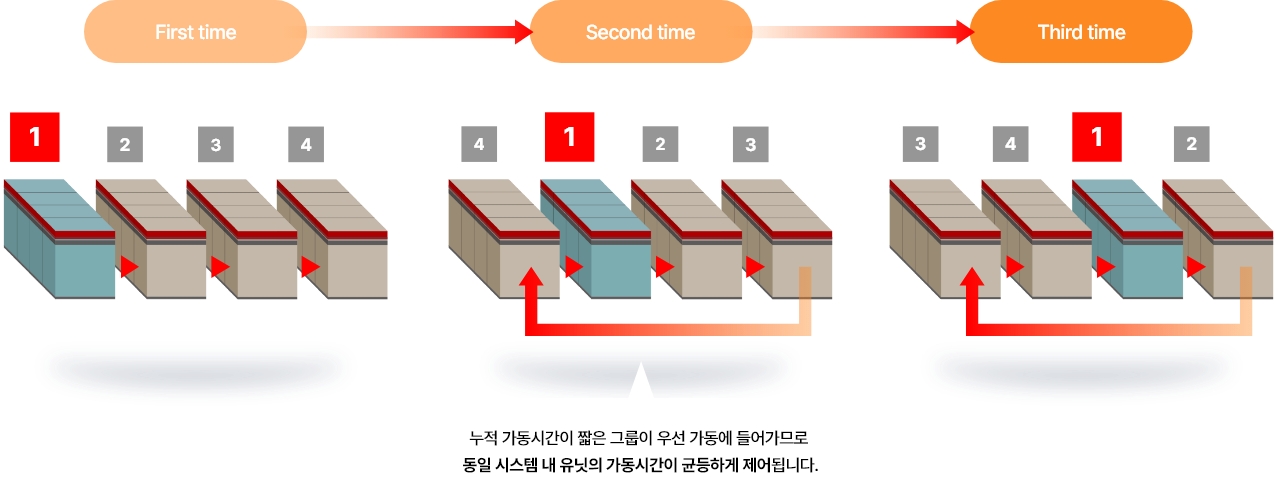

교대운전

여러 유닛이 설치되면 유닛 그룹이 교대로 실행되어 구성 유닛에 대한 최적의 제품 수명 주기를 보장합니다.

제품스펙
Specification
모델 ERCV-M900YAKR ERCV-M900YAKR(2대 연결시)
냉방능력 90 kW 180 kW
난방능력 90kW 180kW
냉매 R32
전원 380V 3ph 4w 60Hz
운전 및 제어 인버터방식
